ZR706 series 고경도용 ㆍ 스타
- 6날 넥 타입 래디우스 엔드밀
-
- 6 FLUTES NECK TYPE RADIUS ENDMILL
- 고경도 피삭재 특성을 고려한 인선 설계로 고강도 R형상 구현
- 다양한 R부 제원으로 고객의 선택 폭 확대

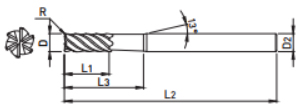

| EDP. No. | D | R | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| ZR706 060 03 14 | 6 | 0.3 | 6 | 14 | 50 | 5.8 | 60 |
| ZR706 060 05 14 | 6 | 0.5 | 6 | 14 | 50 | 5.8 | 6 |
| ZR706 080 05 24 | 8 | 0.5 | 8 | 24 | 60 | 7.8 | 8 |
| ZR706 080 10 24 | 8 | 1.0 | 8 | 24 | 60 | 7.8 | 8 |
| ZR706 100 05 30 | 10 | 0.5 | 10 | 30 | 70 | 9.8 | 10 |
| ZR706 100 10 30 | 10 | 1.0 | 10 | 30 | 70 | 9.8 | 10 |
| ZR706 120 05 30 | 12 | 0.5 | 12 | 30 | 75 | 11.8 | 12 |
| ZR706 120 10 30 | 12 | 1.0 | 12 | 30 | 75 | 11.8 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ◎ | ○ | |||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
