엔드밀
HOME > 제품소개 > 엔드밀
XE515 series 스테인리스용 ㆍ X-스타
- 5날, 부등분 분할 롱 생크 타입
-
- 5 FLUTES, LONG CUT LENGTH
- 향상된 제품 수명을 위하여 날부의 강성 보완
- 날부 강성으로 고 회전, 이송 절삭 조건으로 측면 가공 시 탁월
- 고 회전, 이송 절삭 조건으로 생산성 향상 및 진동 방지 효과

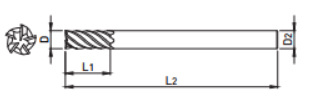

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| XE515 060 | 6 | 25 | 75 | 6 |
| XE515 080 | 8 | 30 | 75 | 8 |
| XE515 100 | 10 | 45 | 100 | 10 |
| XE515 120 | 12 | 75 | 150 | 12 |
| XE515 160 | 16 | 75 | 150 | 16 |
| XE515 200 | 20 | 75 | 150 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ◎ | ◎ | ○ | ◎ | |||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 8 이하 | 0 ~ -0.04 | h6 |
| 8 이상 | 0 ~ -0.05 | |
