XR505 series 스테인리스용 ㆍ X-스타
- 5날, 부등분 분할 표준길이 코너 래디우스 타입
-
- 5 FLUTES, REGULAR CUT LENGTH CORNER RADIUS
- 향상된 제품 수명을 위하여 날부의 강성 보완
- 날부 강성으로 고 회전, 이송 절삭 조건으로 측면 가공 시 탁월
- 고 회전, 이송 절삭 조건으로 생산성 향상 및 진동 방지 효과

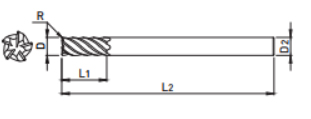

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| XR505 06 050 | 6 | 0.5 | 13 | 57 | 6 |
| XR505 08 050 | 8 | 0.5 | 19 | 63 | 8 |
| XR505 10 050 | 10 | 0.5 | 22 | 72 | 10 |
| XR505 12 075 | 12 | 0.75 | 26 | 83 | 12 |
| XR505 14 075 | 14 | 0.75 | 26 | 83 | 14 |
| XR505 14 075 S16 | 14 | 0.75 | 26 | 92 | 16 |
| XR505 16 100 | 16 | 1.0 | 32 | 92 | 16 |
| XR505 18 100 | 18 | 1.0 | 32 | 92 | 18 |
| XR505 18 100 S20 | 18 | 1.0 | 32 | 104 | 20 |
| XR505 20 100 | 20 | 1.0 | 38 | 104 | 20 |
| XR505 25 100 | 25 | 1.0 | 38 | 104 | 25 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ◎ | ◎ | ○ | ◎ | |||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 8 이하 | 0 ~ -0.04 | h6 |
| 8 이상 | 0 ~ -0.05 | |
