VQTM series 하이스 ㆍ JIS & DIN
- DIN / 스파이럴 플루트 탭 / TiN코팅
-
- 막힌 구멍 가공용으로 탄소강, 합금강 및 비철금속 가공에 있어 절삭칩 배출에 탁월한 홈 형상을 적용
- 코팅 적용으로 내구성이 향상되었으며, 고능률적인 나사 작업이 가능

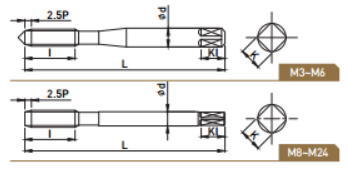

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 | 딘타입 DiN Type |
|---|---|---|---|---|---|---|---|---|---|
| VQTM0305025 | M3X0.5 | 6H | 56 | 11.0 | 3.5 | 2.7 | 6 | 3 | 371 |
| VQTM0407025 | M4X0.7 | 6H | 63 | 13.0 | 4.5 | 3.4 | 6 | 3 | 371 |
| VQTM0508025 | M5X0.8 | 6H | 70 | 15.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| VQTM0610025 | M6X1.0 | 6H | 80 | 17.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| VQTM0810025 | M8X1.0 | 6H | 90 | 17.0 | 6.0 | 4.9 | 8 | 3 | 374 |
| VQTM0812525 | M8X1.25 | 6H | 90 | 20.0 | 8.0 | 6.2 | 9 | 3 | 371 |
| VQTM1010025 | M10X1.0 | 6H | 90 | 18.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| VQTM1012525 | M10X1.25 | 6H | 100 | 22.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| VQTM1015025 | M10X1.5 | 6H | 100 | 22.0 | 10.0 | 8.0 | 11 | 3 | 371 |
| VQTM1210025 | M12X1.0 | 6H | 100 | 18.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQTM1212525 | M12X1.25 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQTM1215025 | M12X1.5 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQTM1217525 | M12X1.75 | 6H | 110 | 24.0 | 9.0 | 7.0 | 10 | 3 | 376 |
| VQTM1415025 | M14X1.5 | 6H | 100 | 22.0 | 11.0 | 9.0 | 12 | 3 | 374 |
| VQTM1420025 | M14X2.0 | 6H | 110 | 26.0 | 11.0 | 9.0 | 12 | 3 | 376 |
| VQTM1615025 | M16X1.5 | 6H | 100 | 22.0 | 12.0 | 9.0 | 12 | 3 | 374 |
| VQTM1620025 | M16X2.0 | 6H | 110 | 27.0 | 12.0 | 9.0 | 12 | 3 | 376 |
| VQTM1815025 | M18X1.5 | 6H | 110 | 25.0 | 14.0 | 11.0 | 14 | 4 | 374 |
| VQTM1825025 | M18X2.5 | 6H | 125 | 30.0 | 14.0 | 11.0 | 14 | 4 | 376 |
| VQTM2015025 | M20X1.5 | 6H | 125 | 25.0 | 16.0 | 12.0 | 15 | 4 | 374 |
| VQTM2025025 | M20X2.5 | 6H | 140 | 32.0 | 16.0 | 12.0 | 15 | 4 | 376 |
| VQTM2215025 | M22X1.5 | 6H | 125 | 25.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQTM2225025 | M22X2.5 | 6H | 140 | 32.0 | 18.0 | 14.5 | 17 | 4 | 376 |
| VQTM2415025 | M24X1.5 | 6H | 140 | 27.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQTM2420025 | M24X2.0 | 6H | 140 | 27.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQTM2430025 | M24X3.0 | 6H | 160 | 34.0 | 18.0 | 14.5 | 17 | 4 | 376 |
