엔드밀
HOME > 제품소개 > 엔드밀
XE524 series 스테인리스용 ㆍ X-스타
- 4날, 부등분 분할 롱 생크 엔드밀
-
- 4 FLUTE, STUB CUT LENGTH with EXTENDED LONG NECK
- 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한 표면조도를 실현
- 마찰계수를 최소화한 신코팅 적용으로 칩배출이 탁월
- ㆍ코너 챔퍼 타입(45˚x 0.05~0.15)

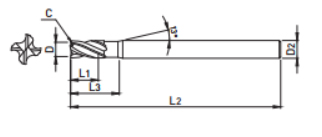

| EDP. No. | D | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|
| XE524060 | 6 | 7 | 33 | 70 | 5.8 | 6 |
| XE524080 | 8 | 9 | 43 | 80 | 7.8 | 8 |
| XE524100 | 10 | 11 | 43 | 84 | 9.8 | 10 |
| XE524120 | 12 | 13 | 51 | 97 | 11.8 | 12 |
| XE524160 | 16 | 17 | 66 | 115 | 15.8 | 16 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ◎ | ◎ | ○ | ◎ | |||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 12 이하 | 0 ~ -0.02 | h6 |
| 12 초과 | 0 ~ -0.03 | |
