TM302 series 저경도용 ㆍ 썬더
- 2날, 복합자동선반용 엔드밀
-
- (Thunder Mini)
- 독특한 형상설계로 저 강성장비(자동선반 등)에 적합

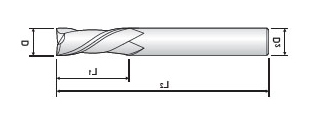

| EDP. No. | D | C.L | OAL | SH.Dia. |
|---|---|---|---|---|
| TM302 010 | 1 | 2 | 35 | 3 |
| TM302 015 | 1.5 | 3 | 35 | 3 |
| TM302 020 | 2 | 4 | 35 | 3 |
| TM302 025 | 2.5 | 4 | 35 | 3 |
| TM302 030 | 3 | 5 | 35 | 3 |
| TM302 040 | 4 | 6 | 40 | 4 |
| TM302 050 | 5 | 8 | 40 | 5 |
| TM302 060 | 6 | 10 | 45 | 6 |
| TM302 070 | 7 | 12 | 45 | 7 |
| TM302 080 | 8 | 12 | 45 | 8 |
| TM302 090 | 9 | 15 | 50 | 9 |
| TM302 100 | 10 | 15 | 50 | 10 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | |||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.03 | h6 |
