VQOM series 하이스 ㆍ JIS & DIN
- DIN / 스파이럴 플루트 탭 / 비코팅
-
- 막힌 구멍 가공용으로써 보통 주철, 강인 주철, 황동 주물, 열가소성수지 등의 피삭재를 대량 가공할 경우에 적합

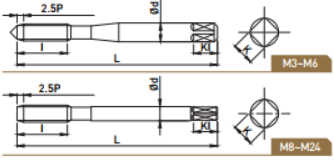

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 | 딘타입 DiN Type |
|---|---|---|---|---|---|---|---|---|---|
| VQOM0305025 | M3X0.5 | 6H | 56 | 11.0 | 3.5 | 2.7 | 6 | 3 | 371 |
| VQOM0407025 | M4X0.7 | 6H | 63 | 13.0 | 4.5 | 3.4 | 6 | 3 | 371 |
| VQOM0508025 | M5X0.8 | 6H | 70 | 15.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| VQOM0610025 | M6X1.0 | 6H | 80 | 17.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| VQOM0810025 | M8X1.0 | 6H | 90 | 17.0 | 6.0 | 4.9 | 8 | 3 | 374 |
| VQOM0812525 | M8X1.25 | 6H | 90 | 20.0 | 8.0 | 6.2 | 9 | 3 | 371 |
| VQOM1010025 | M10X1.0 | 6H | 90 | 18.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| VQOM1012525 | M10X1.25 | 6H | 100 | 22.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| VQOM1015025 | M10X1.5 | 6H | 100 | 22.0 | 10.0 | 8.0 | 11 | 3 | 371 |
| VQOM1210025 | M12X1.0 | 6H | 100 | 18.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQOM1212525 | M12X1.25 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQOM1215025 | M12X1.5 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| VQOM1217525 | M12X1.75 | 6H | 110 | 24.0 | 9.0 | 7.0 | 10 | 3 | 376 |
| VQOM1415025 | M14X1.5 | 6H | 100 | 22.0 | 11.0 | 9.0 | 12 | 4 | 374 |
| VQOM1420025 | M14X2.0 | 6H | 110 | 26.0 | 11.0 | 9.0 | 12 | 4 | 376 |
| VQOM1615025 | M16X1.5 | 6H | 100 | 22.0 | 12.0 | 9.0 | 12 | 4 | 374 |
| VQOM1620025 | M16X2.0 | 6H | 110 | 27.0 | 12.0 | 9.0 | 12 | 4 | 376 |
| VQOM1815025 | M18X1.5 | 6H | 110 | 25.0 | 14.0 | 11.0 | 14 | 4 | 374 |
| VQOM1825025 | M18X2.5 | 6H | 125 | 30.0 | 14.0 | 11.0 | 14 | 4 | 376 |
| VQOM2015025 | M20X1.5 | 6H | 125 | 25.0 | 16.0 | 12.0 | 15 | 4 | 374 |
| VQOM2025025 | M20X2.5 | 6H | 140 | 32.0 | 16.0 | 12.0 | 15 | 4 | 376 |
| VQOM2215025 | M22X1.5 | 6H | 125 | 25.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQOM2225025 | M22X2.5 | 6H | 140 | 32.0 | 18.0 | 14.5 | 17 | 4 | 376 |
| VQOM2415025 | M24X1.5 | 6H | 140 | 27.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQOM2420025 | M24X2.0 | 6H | 140 | 27.0 | 18.0 | 14.5 | 17 | 4 | 374 |
| VQOM2430025 | M24X3.0 | 6H | 160 | 34.0 | 18.0 | 14.5 | 17 | 4 | 376 |
