VPCM series 하이스 ㆍ JIS & DIN
- JIS / 스파이럴 플루트 탭 / TiCN코팅
-
- 막힌 구멍 가공용으로 탄소강, 합금강 및 비철금속 가공에 있어 절삭칩 배출에 탁월한 홈 형상을 적용
- 코팅 적용으로 내구성이 향상 되었으며, 고능률적인 나사 작업이 가능

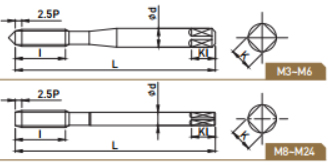

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 |
|---|---|---|---|---|---|---|---|---|
| 2.5P | ||||||||
| VPCM0305025 | M3 X 0.5 | WH2 | 46 | 11 | 4 | 3.2 | 6 | 3 |
| VPCM0407025 | M4 X 0.7 | WH2 | 52 | 13 | 5 | 4 | 7 | 3 |
| VPCM04507525 | M4.5 X 0.75 | WH2 | 55 | 13 | 5 | 4 | 7 | 3 |
| VPCM0508025 | M5 X 0.8 | WH2 | 60 | 16 | 5.5 | 4.5 | 7 | 3 |
| VPCM0610025 | M6 X 1.0 | WH2 | 62 | 19 | 6 | 4.5 | 7 | 3 |
| VPCM0810025 | M8 X 1.0 | WH2 | 70 | 22 | 6.2 | 5 | 8 | 3 |
| VPCM0812525 | M8 X 1.25 | WH2 | 70 | 22 | 6.2 | 5 | 8 | 3 |
| VPCM1012525 | M10 X 1.25 | WH2 | 75 | 24 | 7 | 5.5 | 8 | 3 |
| VPCM1015025 | M10 X 1.5 | WH2 | 75 | 24 | 7 | 5.5 | 8 | 3 |
| VPCM1210025 | M12 X 1.0 | WH2 | 82 | 29 | 8.5 | 6.5 | 9 | 3 |
| VPCM1212525 | M12 X 1.25 | WH2 | 82 | 29 | 8.5 | 6.5 | 9 | 3 |
| VPCM1215025 | M12 X 1.5 | WH2 | 82 | 29 | 8.5 | 6.5 | 9 | 3 |
| VPCM1217525 | M12 X 1.75 | WH2 | 82 | 29 | 8.5 | 6.5 | 9 | 3 |
| VPCM1415025 | M14 X 1.5 | WH2 | 88 | 30 | 10.5 | 8 | 11 | 3 |
| VPCM1420025 | M14 X 2.0 | WH2 | 88 | 30 | 10.5 | 8 | 11 | 3 |
| VPCM1615025 | M16 X 1.5 | WH2 | 95 | 32 | 12.5 | 10 | 13 | 3 |
| VPCM1620025 | M16 X 2.0 | WH2 | 95 | 32 | 12.5 | 10 | 13 | 3 |
| VPCM1815025 | M18 X 1.5 | WH2 | 100 | 37 | 14 | 11 | 14 | 4 |
| VPCM1825025 | M18 X 2.5 | WH3 | 100 | 37 | 14 | 11 | 14 | 4 |
| VPCM2015025 | M20 X 1.5 | WH3 | 105 | 37 | 15 | 12 | 15 | 4 |
| VPCM2025025 | M20 X 2.5 | WH3 | 105 | 37 | 15 | 12 | 15 | 4 |
| VPCM2215025 | M22 X 1.5 | WH3 | 115 | 38 | 17 | 13 | 16 | 4 |
| VPCM2225025 | M22 X 2.5 | WH3 | 115 | 38 | 17 | 13 | 16 | 4 |
| VPCM2415025 | M24 X 1.5 | WH3 | 120 | 45 | 19 | 15 | 18 | 4 |
| VPCM2420025 | M24 X 2.0 | WH3 | 120 | 45 | 19 | 15 | 18 | 4 |
| VPCM2430025 | M24 X 3.0 | WH4 | 120 | 45 | 19 | 15 | 18 | 4 |
