VNHM series 하이스 ㆍ JIS & DIN
- JIS / 스파이럴 포인트 탭 / Steam HOMO
-
- 관통 구멍 가공용으로써 탄소강, 합금강 및 비철금속 가공에 적합
- 코팅 적용으로 내구성이 향상 되었으며, 고능률적인 나사 작업이 가능

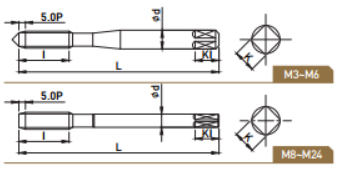

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 | 식부길이 |
|---|---|---|---|---|---|---|---|---|---|
| VNHM0305050 | M3 X 0.5 | WH2 | 46 | 11 | 4 | 3.2 | 6 | 3 | 5P |
| VNHM0407050 | M4 X 0.7 | WH2 | 52 | 13 | 5 | 4 | 7 | 3 | 5P |
| VNHM04507550 | M4.5 X 0.75 | WH2 | 55 | 13 | 5 | 4 | 7 | 3 | 5P |
| VNHM0508050 | M5 X 0.8 | WH2 | 60 | 16 | 5.5 | 4.5 | 7 | 3 | 5P |
| VNHM0610050 | M6 X 1.0 | WH2 | 62 | 19 | 6 | 4.5 | 7 | 3 | 5P |
| VNHM0810050 | M8 X 1.0 | WH3 | 70 | 22 | 6.2 | 5 | 8 | 3 | 5P |
| VNHM0812550 | M8 X 1.25 | WH3 | 70 | 22 | 6.2 | 5 | 8 | 3 | 5P |
| VNHM1012550 | M10 X 1.25 | WH3 | 75 | 24 | 7 | 5.5 | 8 | 3 | 5P |
| VNHM1015050 | M10 X 1.5 | WH3 | 75 | 24 | 7 | 5.5 | 8 | 3 | 5P |
| VNHM1210050 | M12 X 1.0 | WH3 | 82 | 29 | 8.5 | 6.5 | 9 | 3 | 5P |
| VNHM1212550 | M12 X 1.25 | WH3 | 82 | 29 | 8.5 | 6.5 | 9 | 3 | 5P |
| VNHM1215050 | M12 X 1.5 | WH3 | 82 | 29 | 8.5 | 6.5 | 9 | 3 | 5P |
| VNHM1217550 | M12 X 1.75 | WH4 | 82 | 29 | 8.5 | 6.5 | 9 | 3 | 5P |
| VNHM1415050 | M14 X 1.5 | WH3 | 88 | 30 | 10.5 | 8 | 11 | 3 | 5P |
| VNHM1420050 | M14 X 2.0 | WH4 | 88 | 30 | 10.5 | 8 | 11 | 3 | 5P |
| VNHM1615050 | M16 X 1.5 | WH3 | 95 | 32 | 12.5 | 10 | 13 | 3 | 5P |
| VNHM1620050 | M16 X 2.0 | WH4 | 95 | 32 | 12.5 | 10 | 13 | 3 | 5P |
| VNHM1815050 | M18 X 1.5 | WH4 | 100 | 37 | 14 | 11 | 14 | 3 | 5P |
| VNHM1825050 | M18 X 2.5 | WH4 | 100 | 37 | 14 | 11 | 14 | 3 | 5P |
| VNHM2015050 | M20 X 1.5 | WH4 | 105 | 37 | 15 | 12 | 15 | 3 | 5P |
| VNHM2025050 | M20 X 2.5 | WH4 | 105 | 37 | 15 | 12 | 15 | 3 | 5P |
| VNHM2215050 | M22 X 1.5 | WH4 | 115 | 38 | 17 | 13 | 16 | 3 | 5P |
| VNHM2225050 | M22 X 2.5 | WH4 | 115 | 38 | 17 | 13 | 16 | 3 | 5P |
| VNHM2415050 | M24 X 1.5 | WH4 | 120 | 45 | 19 | 15 | 18 | 3 | 5P |
| VNHM2420050 | M24 X 2.0 | WH4 | 120 | 45 | 19 | 15 | 18 | 3 | 5P |
| VNHM2430050 | M24 X 3.0 | WH4 | 120 | 45 | 19 | 15 | 18 | 3 | 5P |
