엔드밀
HOME > 제품소개 > 엔드밀
WAR502 series 알루미늄 가공용 ㆍ 알루웨이브
-
2날, 알루미늄, 비철 가공 전용 코너 래디우스 엔드밀
- D.L.C 코팅 -
- 2 FLUTE, CORNER RADIUS, LONG LENGTH, D.L.C. COATING
- - 알루미늄, 알루미늄 합금, 동, 비철금속 등의 가공에 적합하게 설계
- - 고속가공시 날부 칩핑을 방지하기 위해 코너 래디우스를 채택(R형상이 필요한 가공에는 적합하지 않습니다.)
- - 고경도 다이아몬드 필름 코팅을 적용하여 공구의 수명을 극대화

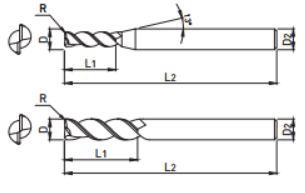

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| WAR502 010 | 1 | 0.05 | 3 | 40 | 6 |
| WAR502 015 | 1.5 | 0.05 | 5 | 40 | 6 |
| WAR502 020 | 2 | 0.1 | 6 | 40 | 6 |
| WAR502 021 | 2 | 0.1 | 12 | 50 | 6 |
| WAR502 030 | 3 | 0.1 | 10 | 50 | 6 |
| WAR502 031 | 3 | 0.1 | 20 | 60 | 6 |
| WAR502 040 | 4 | 0.1 | 12 | 50 | 6 |
| WAR502 041 | 4 | 0.1 | 20 | 60 | 6 |
| WAR502 050 | 5 | 0.1 | 15 | 57 | 6 |
| WAR502 060 | 6 | 0.1 | 15 | 57 | 6 |
| WAR502 061 | 6 | 0.1 | 22 | 65 | 6 |
| WAR502 070 | 7 | 0.1 | 20 | 63 | 8 |
| WAR502 080 | 8 | 0.1 | 20 | 63 | 8 |
| WAR502 081 | 8 | 0.1 | 28 | 70 | 8 |
| WAR502 090 | 9 | 0.1 | 25 | 72 | 10 |
| WAR502 100 | 10 | 0.2 | 28 | 72 | 10 |
| WAR502 101 | 10 | 0.2 | 32 | 80 | 10 |
| WAR502 110 | 11 | 0.2 | 30 | 80 | 12 |
| WAR502 120 | 12 | 0.2 | 30 | 80 | 12 |
| WAR502 121 | 12 | 0.2 | 40 | 100 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ◎ | ||||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| ±0.02 | h6 |
