WAR503 series 알루미늄 가공용 ㆍ 알루웨이브
-
3날, 알루미늄, 비철 가공 전용 코너 래디우스 엔드밀
- D.L.C 코팅 -
- 3 FLUTE, CORNER RADIUS, LONG LENGTH, D.L.C. COATING
- - 알루미늄, 알루미늄 합금, 동, 비철금속 등의 가공에 적합하게 설계
- - 고경도 다이아몬드 필름 코팅을 적용하여 공구의 수명을 극대화

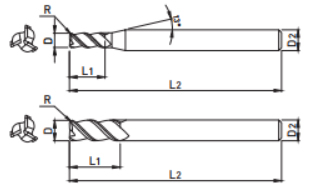

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| WAR503 040 | 4 | 0.5 | 14 | 57 | 6 |
| WAR503 041 | 4 | 1 | 25 | 62 | 6 |
| WAR503 060 | 6 | 0.5 | 16 | 57 | 6 |
| WAR503 061 | 6 | 1 | 25 | 62 | 6 |
| WAR503 080 | 8 | 0.5 | 22 | 63 | 8 |
| WAR503 081 | 8 | 1 | 35 | 80 | 8 |
| WAR503 100 | 10 | 0.5 | 28 | 72 | 10 |
| WAR503 101 | 10 | 1 | 45 | 100 | 10 |
| WAR503 120 | 12 | 0.5 | 32 | 80 | 12 |
| WAR503 121 | 12 | 1 | 45 | 100 | 12 |
| WAR503 160 | 16 | 0.5 | 45 | 90 | 16 |
| WAR503 161 | 16 | 1 | 65 | 125 | 16 |
| WAR503 200 | 20 | 0.5 | 50 | 100 | 20 |
| WAR503 201 | 20 | 1 | 70 | 130 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | |||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
