엔드밀
HOME > 제품소개 > 엔드밀
WAF303 series 알루미늄 가공용 ㆍ 알루웨이브
- 38°알루미늄 전용 라핑 엔드밀
-
- ROUGHING END MILL for Aluminum DIN6527L / DIN6535-HA, DIN6535-HB
- 알루미늄, 알루미늄 합금, 동, 비철금속 등의 가공에 적합하게 설계

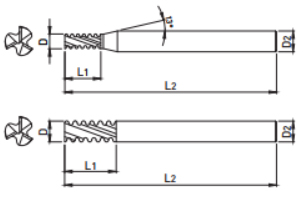

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| WAF303 040 | 4 | 10 | 55 | 6 |
| WAF303 050 | 5 | 15 | 55 | 6 |
| WAF303 060 | 6 | 16 | 60 | 6 |
| WAF303 061 | 6 | 25 | 80 | 6 |
| WAF303 070 | 7 | 6 | 63 | 8 |
| WAF303 080 | 8 | 20 | 65 | 8 |
| WAF303 081 | 8 | 30 | 90 | 8 |
| WAF303 090 | 9 | 19 | 72 | 10 |
| WAF303 100 | 10 | 25 | 75 | 10 |
| WAF303 101 | 10 | 40 | 100 | 10 |
| WAF303 120 | 12 | 30 | 80 | 12 |
| WAF303 121 | 12 | 50 | 110 | 12 |
| WAF303 140 | 14 | 35 | 90 | 14 |
| WAF303 160 | 16 | 42 | 100 | 16 |
| WAF303 161 | 16 | 52 | 150 | 16 |
| WAF303 162 | 16 | 65 | 125 | 16 |
| WAF303 180 | 18 | 32 | 92 | 18 |
| WAF303 200 | 20 | 38 | 104 | 20 |
| WAF303 201 | 20 | 55 | 160 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | |||||||
허용공차
외경 공차 |
1이상 3이하 | 3초과 6이하 | 6초과 10이하 | 10초과 18이하 | 18초과 30이하 |
|---|---|---|---|---|---|
| 인선부(h10) | 0 -40 |
0 -48 |
0 -58 |
0 -70 |
0 -84 |
| 생크부(h6) | 0 -6 |
0 -8 |
0 -9 |
0 -11 |
0 -13 |
