WQCM series 초경 ㆍ JIS & DIN
- DIN / 스파이럴 플루트 탭 / TiCN코팅
-
- 막힌 구멍 가공용으로써 보통 주철, 강인 주철, 황동 주물, 열가소성수지 등의 피삭재를 대량 가공할 경우에 적합
- 코팅 적용으로 내구성이 향상되었으며, 고능률적인 나사 작업이 가능

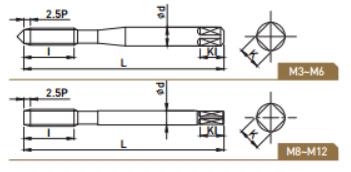

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 | 딘타입 DiN Type |
|---|---|---|---|---|---|---|---|---|---|
| WQCM0305025 | M3X0.5 | 6H | 56 | 11.0 | 3.5 | 2.7 | 6 | 3 | 371 |
| WQCM0407025 | M4X0.7 | 6H | 63 | 13.0 | 4.5 | 3.4 | 6 | 3 | 371 |
| WQCM0508025 | M5X0.8 | 6H | 70 | 15.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| WQCM0610025 | M6X1.0 | 6H | 80 | 17.0 | 6.0 | 4.9 | 8 | 3 | 371 |
| WQCM0810025 | M8X1.0 | 6H | 90 | 17.0 | 6.0 | 4.9 | 8 | 3 | 374 |
| WQCM0812525 | M8X1.25 | 6H | 90 | 20.0 | 8.0 | 6.2 | 9 | 3 | 371 |
| WQCM1010025 | M10X1.0 | 6H | 90 | 18.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| WQCM1012525 | M10X1.25 | 6H | 100 | 22.0 | 7.0 | 5.5 | 8 | 3 | 374 |
| WQCM1015025 | M10X1.5 | 6H | 100 | 22.0 | 10.0 | 8.0 | 11 | 3 | 371 |
| WQCM1210025 | M12X1.0 | 6H | 100 | 18.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| WQCM1212525 | M12X1.25 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| WQCM1215025 | M12X1.5 | 6H | 100 | 22.0 | 9.0 | 7.0 | 10 | 3 | 374 |
| WQCM1217525 | M12X1.75 | 6H | 110 | 24.0 | 9.0 | 7.0 | 10 | 3 | 376 |
