WGCM series 초경 ㆍ JIS & DIN
- DIN / 스트레이트 플루트 탭 / TiCN코팅
-
- 보통 주철, 강인 주철 황동주물, 열경화성수지 등의 피삭재를 대량 가공할 경우에 적합
- 코팅 적용으로 내구성이 향상되었으며, 고능률적인 나사 작업이 가능

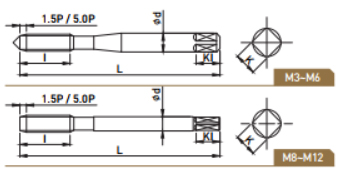

| EDP. No. | 호칭치수 | 등급 | L | I | d | K | KI | 날수 | 딘타입 DiN Type |
식부길이 |
|---|---|---|---|---|---|---|---|---|---|---|
| WGCM0305015 | M3X0.5 | 6H | 56 | 11 | 3.5 | 2.7 | 6 | 3 | 371 | 1.5P |
| WGCM0305050 | M3X0.5 | 6H | 56 | 11 | 3.5 | 2.7 | 6 | 3 | 371 | 5P |
| WGCM0407015 | M4X0.7 | 6H | 63 | 13 | 4.5 | 3.4 | 6 | 3 | 371 | 1.5P |
| WGCM0407050 | M4X0.7 | 6H | 63 | 13 | 4.5 | 3.4 | 6 | 3 | 371 | 5P |
| WGCM0508015 | M5X0.8 | 6H | 70 | 15 | 6 | 4.9 | 8 | 3 | 371 | 1.5P |
| WGCM0508050 | M5X0.8 | 6H | 70 | 15 | 6 | 4.9 | 8 | 3 | 371 | 5P |
| WGCM0610015 | M6X1.0 | 6H | 80 | 17 | 6 | 4.9 | 8 | 3 | 371 | 1.5P |
| WGCM0610050 | M6X1.0 | 6H | 80 | 17 | 6 | 4.9 | 8 | 3 | 371 | 5P |
| WGCM0810015 | M8X1.0 | 6H | 90 | 17 | 6 | 4.9 | 8 | 4 | 374 | 1.5P |
| WGCM0810050 | M8X1.0 | 6H | 90 | 17 | 6 | 4.9 | 8 | 4 | 374 | 5P |
| WGCM0812515 | M8X1.25 | 6H | 90 | 20 | 8 | 6.2 | 9 | 4 | 371 | 1.5P |
| WGCM0812550 | M8X1.25 | 6H | 90 | 20 | 8 | 6.2 | 9 | 4 | 371 | 5P |
| WGCM1010015 | M10X1.0 | 6H | 90 | 18 | 7 | 5.5 | 8 | 4 | 374 | 1.5P |
| WGCM1010050 | M10X1.0 | 6H | 90 | 18 | 7 | 5.5 | 8 | 4 | 374 | 5P |
| WGCM1012515 | M10X1.25 | 6H | 100 | 22 | 7 | 5.5 | 8 | 4 | 374 | 1.5P |
| WGCM1012550 | M10X1.25 | 6H | 100 | 22 | 7 | 5.5 | 8 | 4 | 374 | 5P |
| WGCM1015015 | M10X1.5 | 6H | 100 | 22 | 10 | 8 | 11 | 4 | 371 | 1.5P |
| WGCM1015050 | M10X1.5 | 6H | 100 | 22 | 10 | 8 | 11 | 4 | 371 | 5P |
| WGCM1210015 | M12X1.0 | 6H | 100 | 18 | 9 | 7 | 10 | 4 | 374 | 1.5P |
| WGCM1210050 | M12X1.0 | 6H | 100 | 18 | 9 | 7 | 10 | 4 | 374 | 5P |
| WGCM1212515 | M12X1.25 | 6H | 100 | 22 | 9 | 7 | 10 | 4 | 374 | 1.5P |
| WGCM1212550 | M12X1.25 | 6H | 100 | 22 | 9 | 7 | 10 | 4 | 374 | 5P |
| WGCM1215015 | M12X1.5 | 6H | 100 | 22 | 9 | 7 | 10 | 4 | 374 | 1.5P |
| WGCM1215050 | M12X1.5 | 6H | 100 | 22 | 9 | 7 | 10 | 4 | 374 | 5P |
| WGCM1217515 | M12X1.75 | 6H | 110 | 24 | 9 | 7 | 10 | 4 | 376 | 1.5P |
| WGCM1217550 | M12X1.75 | 6H | 110 | 24 | 9 | 7 | 10 | 4 | 376 | 5P |
